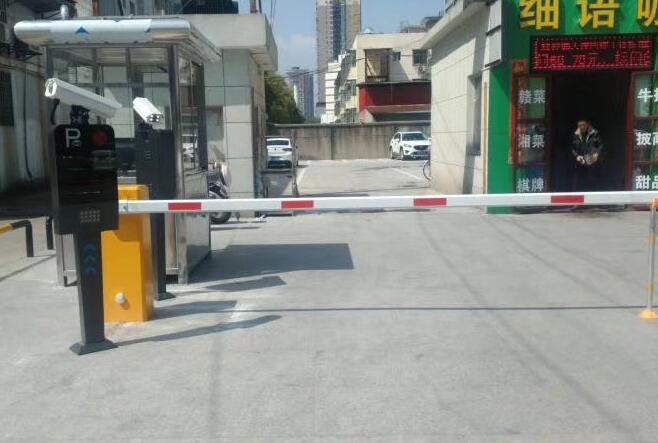

今天成都车牌自动识别系统公司今天为您介绍804车牌识别系统的接线图以及脱机使用的简易操作：

一：主板接口概述

电源输入接口：输入电源12V5A

补光灯电源接口：输出12V电压

道闸控制输出接口:继电器常开输出

485接口：连接相机到显示屏的485线

喇叭接口：输出语音功放信号

相机电源接口：12V输出相机电源

模组电源：显示屏模组5V输出电源

红绿灯接口：3pin2.54端子线接口，使用配套两头端子线连接

网络接口：联机是使用网络接线连接到交换机与电脑组成局域网。

二:主板安装接线

SF375W8-4采用电源集成的设计方法，将所有外设（相机，补光灯，显示屏模组，红绿灯）的电源集成管理，只需要一个12V5A电源输入，将其转换为外设需要的电压输出，在接线时，以往的补光灯和相机都是220V供电，需要注意，若不采用直流供电的补光灯或相机也可以直接采用带220V电源的外设。

三：SF375W8-4外设配置

喇叭：采用4欧10瓦 4寸的喇叭，3寸喇叭不匹配

显示屏模组：双色表贴3.75模组

红绿灯:与SF375W8-4出货匹配12V共阴LED112灯板

补光灯：12V直流补光灯

抓拍相机:200万12V直流供电相机

输入电源：220V交流输入，12V5A输出直流电源

四：SF375W8-4功能配置

SF375W8-4在原SF375W8-3的功能基础上，集成外设电源输出，语音模块两大功能，使接线装配更加集成化，只需要一个电源，以及一个主板完成所有功能，不需要额外增加电源配置。主板音量可硬件调节和软件调节

SF375W8-4采用12V5A直流电源供电，与原产品DF375W8采用12V+5V双路电源供电有所不通，兼容性更大

五：主板使用事项

1：该主板采用集成电源的设计，在使用时请注意切勿将220V电源接入主板。

2：补光灯在接线时注意正负极，以及补光灯的输入电压参数。如果使用带220V电源的补光灯，可不需接此接口。

3：相机电源可接在主板上，如果使用带220V转12V电源的相机，可不需接此接口。

4：每一路外设电源输出在接线时都要注意正负极，切勿接错，接反会导致主板以及外设烧坏。

5：主板上有部分备用接口，拨码开关以及2*6pin简易牛角座作为备用接口，在使用时暂不许理会。

6：主板自带功放电路，也可以使用单独的TTS语音模块，在使用单独的TTS语音模块时须将主板上的123三个位置的4个电阻去掉，否则主板会默认不输出TTS语音模块的语音

六：外设接口示意图：
